詳細介紹

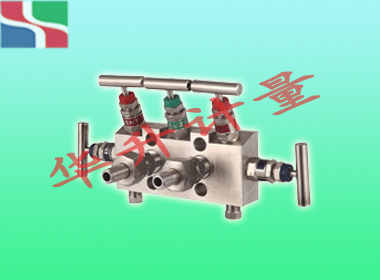

五閥組特點及用途：
　　五閥組由高低壓閥、平衡閥及兩個校驗（排污）閥組合為一體，與變送器配套安裝，導通或斷開測量點，并可隨時進行儀表在線檢查、校核、標定或排污、印洗。進口為Φ14接管焊接安裝，可固定與箱璧。五閥組的出口直接與變送器相連。

五閥組結構原理：
　　五閥組由高、低壓閥、平衡閥及兩個校驗（排污）閥組組成；五閥組適用于各種引進儀表裝置中、與各種差壓、流量、液位等變送器配套安裝，工作時將兩組校驗閥與平衡閥關閉，如需檢驗時，只要將高、低壓閥切斷，打開平衡閥及打開兩個校驗閥，然后 再關閉平衡閥及可對變送器進行校驗和平衡即可。

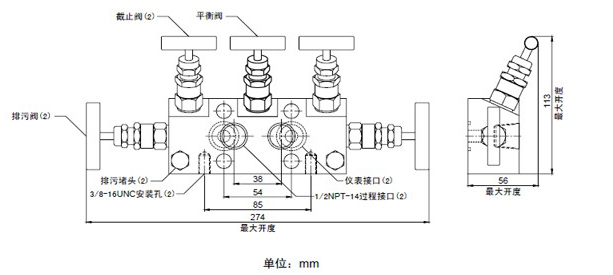

入口（2×）：1/2NPTF(中心距54mm)
出口（2×）：共面法蘭（與3051變送器連接）中心距33mm
泄放口（2×）：1/4NPTF
4個螺栓孔中心距：54mm×41.3mm
螺栓螺紋：UNF7/16-20
壓力等級：16MPa—40MPa,3532PSi—6000PSi
適用溫度：-65°F(-54℃) —450°F(232℃) —1200°F(648℃)

材質：316L.316SS.304SS.321SS.1Cr18Ni9Ti.20#.A105.Monel.inconel.hastelloyc
