概述
　　在熱處理生產中溫度是一個重要的參數，實現精確的溫度測量與控制，對提高熱處理質量十分重要。溫度的測量和控制主要使用測溫元件和顯示儀表。測溫元件主要包括熱電偶、熱電阻、輻射高溫計和光學高溫計等。顯示儀表主要有毫伏計、電子電位差計等。

熱電偶的工作原理
　　將兩種不同的導體連接成閉合回路，只要兩端有溫度差，回路中就有電流通過，產生的相應電動勢稱為熱電勢，這種現象稱為溫差效應。熱電偶就是根據這一效應測量溫度的。

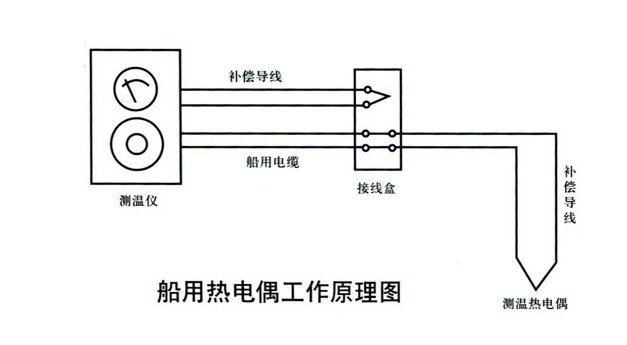

熱電偶工作原理如圖所示：

熱電偶的結構

　　組成熱電偶的兩根不同導體A和B稱為熱電極，這兩根導線的一端焊接在一起稱為熱端或工作端，測溫時此端處于被測介質中，另一端稱為冷端或自由端，接入二次儀表或電測設備。

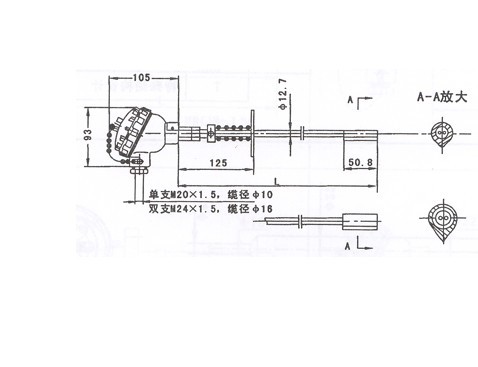

熱電偶結構圖如圖所示：

(1)熱電極：普通金屬熱電極的直徑一般為0.5-3.2mm，長度有安裝條件決定，特別是根據工作端在介質中的插入深度來決定。偶絲的材料根據測量溫度的范圍而定。
(2)絕緣管：絕緣管用于防止兩根電極間短路，其材料根據測溫介質和溫度的高低而定。常見的有瓷管和高溫陶瓷，結構有單孔、雙孔和四孔三種。
(3)保護管：為防止熱電極受到有害介質的化學侵蝕和外界碰撞，在熱電偶外面加裝保護管進行保護，常用的有陶瓷管和不銹鋼管。
(4)接線盒：用于熱電偶和補償導線的連接和保護，通常用鋁鑄成。
(5)補償導線：各種熱電偶有各自的補償導線，這是為了將熱電偶的冷端遠離熱源，使測量更加準確、方便。

熱電偶的種類

我國生產的熱電偶符合國際IEC標準的有6種，其分度號有S、B、K、E、J、T。常見熱電偶的種類及分度號見圖

使用熱電偶的注意事項

(1)熱電偶的工作端和補償端要避開強磁場和強電場，補償導線應裝入接地的鐵管中。
(2)要選擇正確反應爐子溫度的位置安裝。
(3)插入爐膛的深度一般不小于保護管直徑的8-10倍
(4)使用時要避免急冷急熱，以防保護管破裂。
(5)保持熱電偶使用在合格狀態下，要定期效驗。
